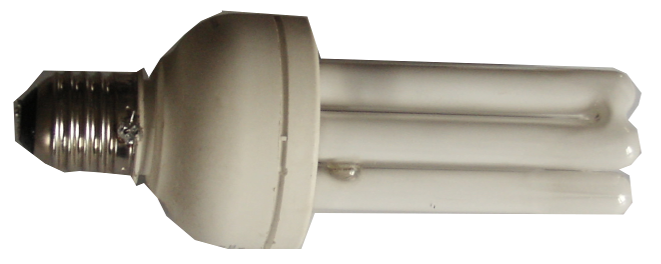

lampe à économie d'énergie
Infos
- Caractéristiques: tout sauf économique et çà tombe en panne.
- Année de dépannage 2007.
- Statut actuel: la lampe fonctionne, mais elle reste dans un tiroir en attendant de pouvoir l'utiliser en surveillance rapprochée.
Symptômes
La lampe était en fonctionnement, puis panne complète.
Démontage
Avec un tournevis, on arrive à écarter les 2 parties du boitier, d'un coté la lampe, de l'autre le culot. On peut couper les fils reliant le circuit imprimé au culot, il faudra les remplacer au remontage.

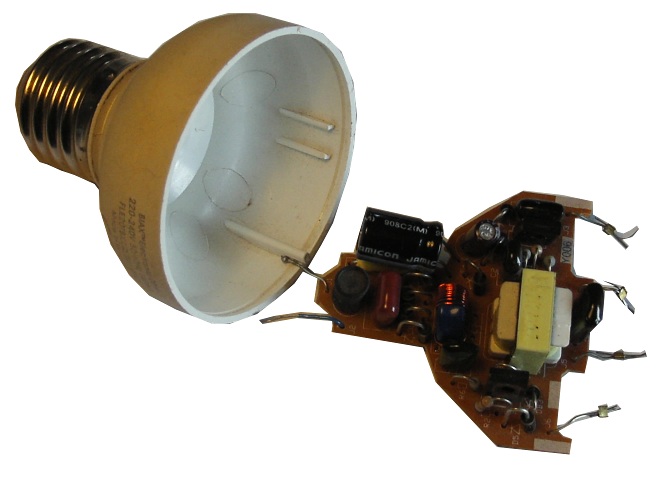

Photos après démontage
Test
A l'ohmmètre, on constate qu'un des filaments du néon est coupé.
En shuntant les 2 fils correspondant au filament coupé par une résistance de 56 ohms, la lampe se rallume. Donc à tester...

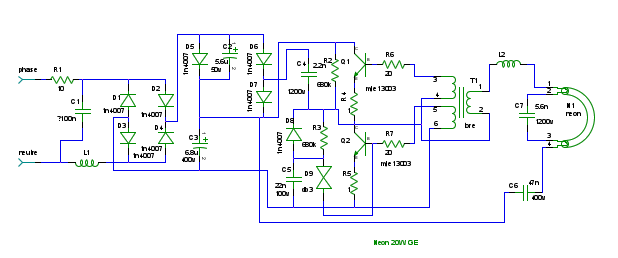

Schéma électrique
Un schéma de lampe néon...
Remontage
Percer un trou sur la vis au plus haut pour y passer le fil de neutre. Souder, sur le circuit, des nouveaux fils, un peu plus long que nécessaire. Les faire passer dans les trous du plot central et celui que l'on vient de percer. Refermer la boite. Tendre les fils et les souder sur le plot central et sur la vis.
