lampe à économie d'énergie
Infos
- Caractéristiques: pas très fiable.
- Année de dépannage 2010.
- Statut actuel: fonctionne normalement.
Symptômes
La lampe fonctionnait avec des bruits bizarres et n'éclairait pas correctement.
Démontage
Avec un tournevis, on arrive à écarter les 2 parties du boitier, d'un coté la lampe, de l'autre le culot. On peut couper les fils reliant le circuit imprimé au culot, il faudra les remplacer au remontage.
Photos après démontage
Test
Le condensateur chimique de filtrage, C1 sur le schéma, présentait un aspect douteux. Une des pattes s'est arrachée en le démontant. Après remplacement par un condensateur récupéré sur un autre circuit non réparable, le fonctionnement est redevenu normal.

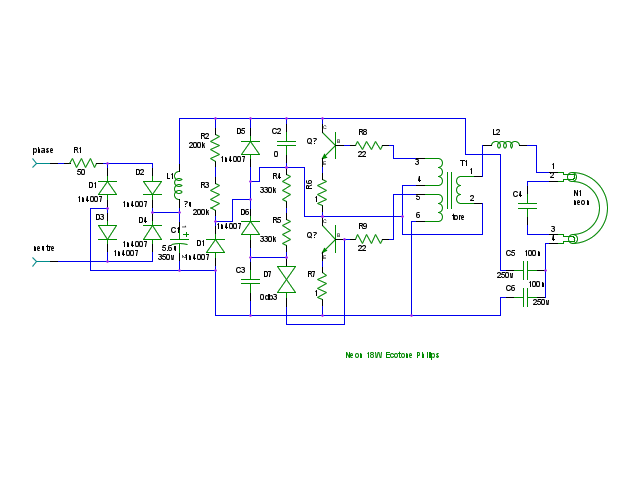

Schéma électrique
Un schéma de lampe néon...
Remontage
Percer un trou surle culot pour y passer le fil de neutre. Souder, sur le circuit, des nouveaux fils, un peu plus long que nécessaire. Les faire passer dans les trous du plot central et celui que l'on vient de percer. Refermer la boite. Tendre les fils et les souder sur le plot central et sur la vis.
Brancher et c'est reparti...
