lampe 9 leds 9W 230W
Introduction
J'achète, chez le chinois du coin, 2 packs de 6 ampoules led marquée 9W 230 V 9W culot E27 pour remplacer les ampoules de la maison quand cela est nécessaire. Et oui 2 packs, parce que cela me donnait droit à une réduction et la réduction c'était effectivement une ampoule qui ne fonctionne pas sur le lot ! Donc on regarde de plus près.
Si vous recevez un lot de produits, n'hésitezr pas à les tester tous, un par un, avant d'acquitter la réception et surtout à faire une réclamation si ce n'est pas conforme.
La lampe est branchée directement sur le secteur 230 V. Donc attention, débrancher avant d'y mettre les doigts.

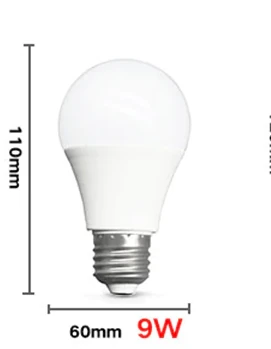

Photo de la lampe
Mesure de la puissance
L'ampoule est marquée 9W et elle est alimentés sous 230 V. On va donc mesurer le courant qui la traverse en insérant un ampéremètre en série en utilisant le montage décrit sur cette page boite de test.
L'ampéremètre indique 17 mA. La puissance est donc de 230 * 0.017 = 3.9 W. C'est à peu près la moitié de ce qui est prévu !

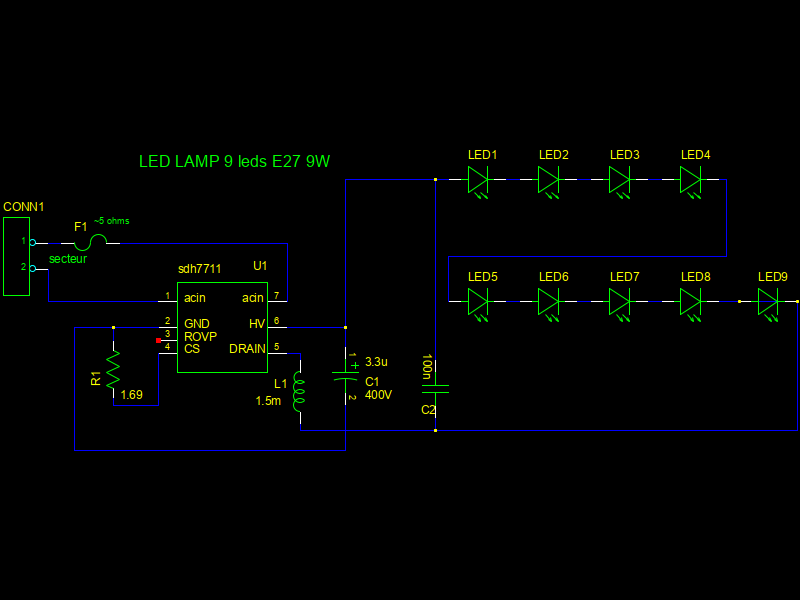

Schéma électrique de la lampe
Le schéma montre 9 leds au format 2835, la tension directe est de 6 V et la puissance de la led doit être de 0.5 W.

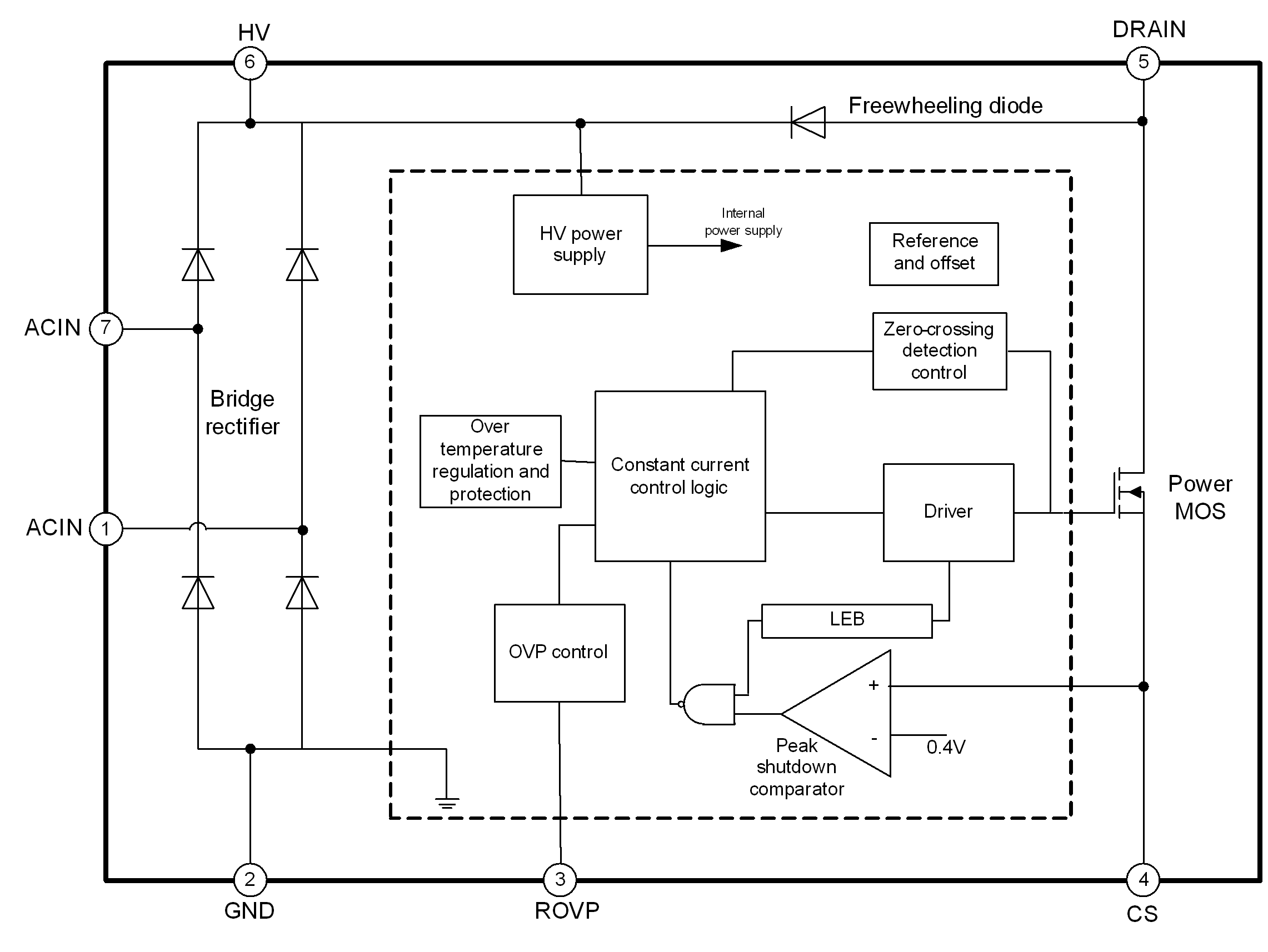

Schéma du circuit intégré de commande SDH7711BRL
Il semble qu'il y ait plusieurs variantes du circuit SDH7711, celui ci correspond à celui utilisé dans la lampe:
Symptômes
La lampe n'a jamais fonctionné. Les leds sont bonnes. La self n'est pas coupée, les connexions secteurs arrivent sur le circuit intégré à travers un fusible qui est bon. La self a une résistance d'environ 8 ohm, le condensateur fait eniron 3 uF. Il ne reste que le circuit intégré, que l'on ne peut verifier

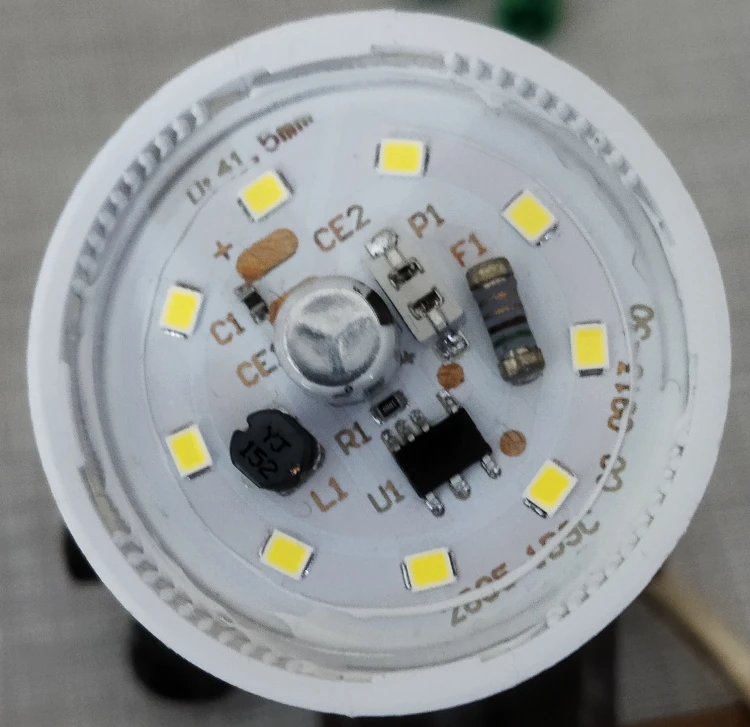

Démontage
Pour ouvrir il suffit de tordre le capot transparent.
