lampe 72 leds
Infos
Caractéristiques:
- Obsolescence programmée: Tout sauf économique et çà tombe en panne.
- Année de dépannage 2019.
- Année d'achat: 2017.
- prix: 1.77 euros.
- Statut actuel: la lampe fonctionne, après remplacement des leds défectueuses.
Symptômes
La lampe était en fonctionnement, puis panne complète.
Photo de la lampe
Démontage
Le culot se sépare du cache en plastique transparent par une lègère torsion. On peut ensuite extraire le bloc de leds du capot transparent.

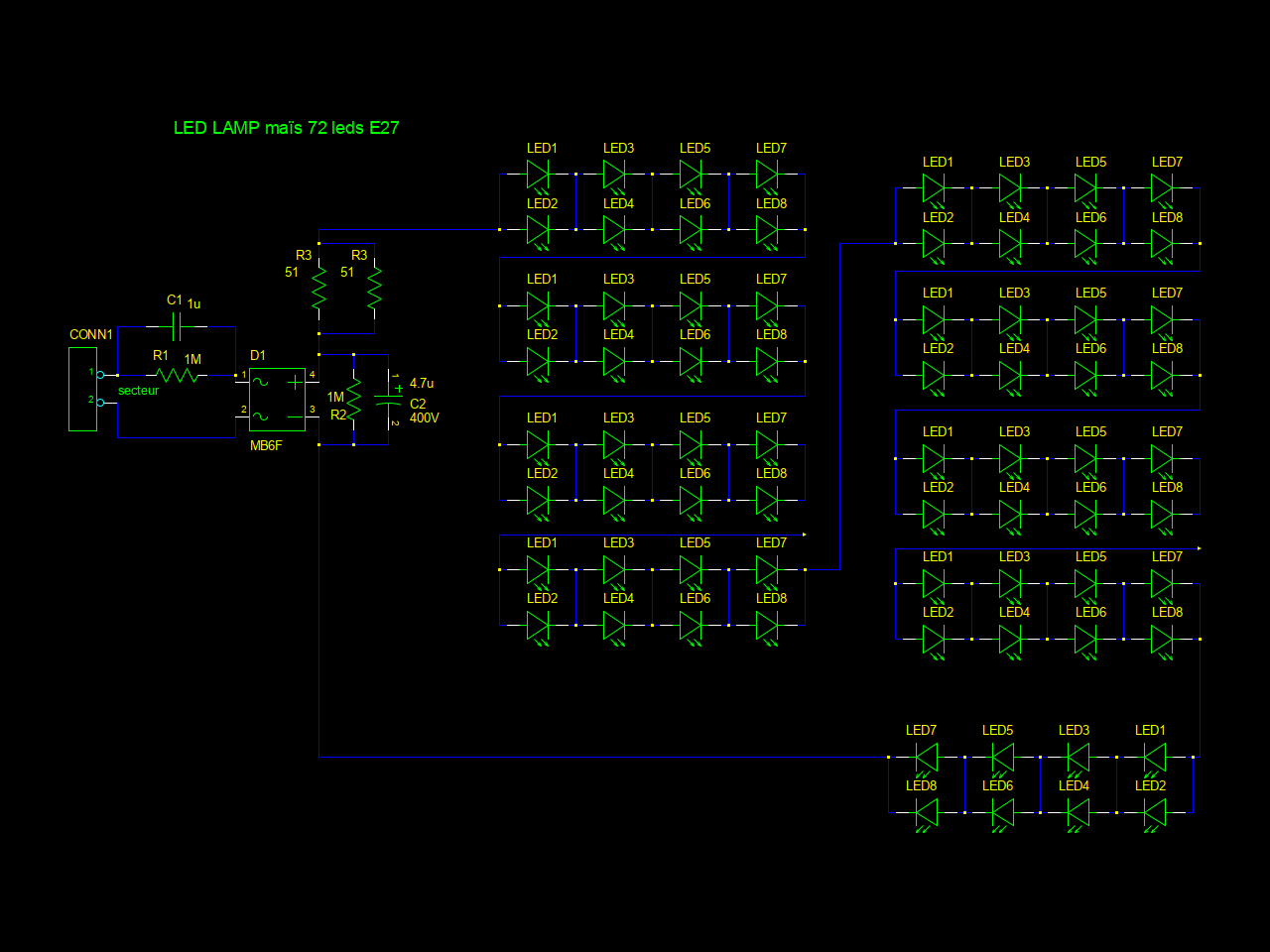

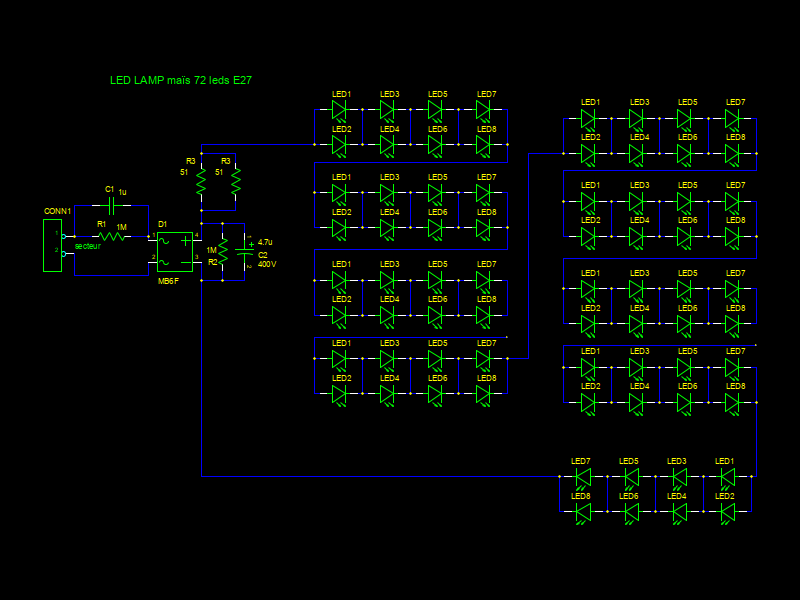

Schéma électrique
Comme d'habitude, il faut commencer par relever le schéma...
Il y a 9 groupes de 8 leds avec 2 leds en parallèle. 8 groupes forment le cylindre et le dernier groupe est en bout.
Test
A l'ohmmètre, en partant du + ou du -, passer en revue les 36 groupes de 2 leds. Si la tension d'ohmmètre est suffisante et que la polarité est correcte, les 2 leds s'allument légèrement. Si le multimètre beep, c'est le court circuit, si le multimètre n'indique rien, les 2 leds sont en circuit ouvert.
J'ai détecté un groupe en court circuit et un groupe en circuit ouvert, ce qui explique pourquoi ça ne fonctionnne pas.
Arrivé à ce point, il ne reste plus qu'à les changer. Les leds sont au format SMD 5730. Il est difficile de les enlever sans les casser. Une fois enlever la couche supérieure, on voit une surface métallique sur laquelle on peut appliquer le fer à souder et faire glisser le reste de la led.
Il suffit alors de ressouder des leds neuves en faisant attention au sens la led. Il y a un biseau dans un coin de la led qui sert de repère et qui est à aligner sur les autres.
Remontage
Remettre le bloc led dans le cache transparent et emboiter le culot.
